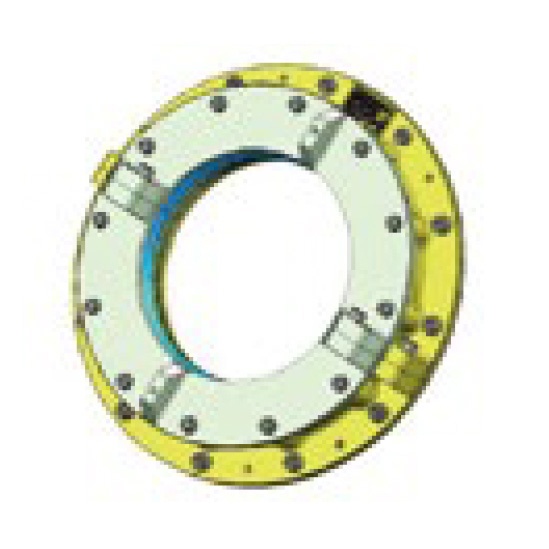

隔舱密封
适用于各类船舶轴系隔舱室间的隔断水密封，隔舱密封装置当任意一侧舱室破损进水，隔舱密封装置能起密封作用👦🏼🚁，本隔舱密封装置采用剖分式设计结构简单 , 安装维护维修使用操作便捷☞⛺️；壳体与船隔舱壁联接🧛♀️，不仅便于安装固定➡️，大大增强了密封效果 , 提高了稳定性和安全性。本装置广泛应用在国防军工，以及民用船舶🍤。
主要结构🦹♂️：
隔舱密封装置（标准）主要组成部分有👵🏿：密封壳体、密封端盖、密封环座体𓀘、橡胶密封条、紧固件等。非标定制具体见技术文件。
密封环材料🟦：
① 复合材料 PFC-7
② 填充聚四氟乙烯
③ T814
材料介绍
复合材料 PFC-7
该材料采用改性酚醛树脂为基材，超强特种纤维为增强材料，添加一定量的固体润滑剂，在一定温度和压力下成型的高强度复合材料。与其他酚醛夹布 ( 棉纤维、聚酯纤维、锦纶纤维等 ) 产品相比，具有更加优异的抗压性能🧑🏿🦲，抗拉性能，耐磨性能、阻燃、耐热性能，耐化学腐蚀性能等特点，能适应各种工况要求复杂的工作环境🕵️♂️。
填充聚四氟乙烯
该材料耐高温和耐低温：使用工作温度可达 200℃，同时具有良好的机械韧性，即使在 -80℃的温度下，也能保持较好的伸长率，耐腐蚀🧑🦽➡️：对大多数化学药品和溶剂表现出惰性❤️🔥，能耐强酸强碱、水和各种有机溶剂🫅🏽，绝缘性：是一种优异的电绝缘材料⛹🏻，可以在高电压环境下稳定工作。自润滑性：具有极低的摩擦系数🎮，使得其在运动部件的密封中具有很高的效率和长寿命，表面不粘性：是最小的表面张力🌅，不粘附任何物质，高润滑：是固体材料中摩擦系数最低者🛁。
T814
该材料是以新型酚醛树脂为基材👨🏻🦲，特种合成纤维为增强材料，在一定温度👰♂️、一定压力下缠绕成型的高强度复合材料💆🏽♂️。机械强度高🪷，产品柔韧性好，优异的耐磨性和低摩擦性🧑🏿💻🔲，使其在各种工况复杂的工作环境中具有无与伦比的适应性🚵🏽。
产品优势
壳体#️⃣、端盖材料选用为 ZCuAl8Mn13Fe3Ni2，隔舱密封装置经过多款型号的可靠性试验🦀，（可靠性试验不低于 1000 小时），以及多型号实船长期使用数据分析，该材料具有硬度高，耐磨性极好，不易产生咬死现象🚣🏻♀️8️⃣，有较好的铸造功能和切削加工功能🫄🏽，在大气和淡水中有良好的耐蚀性🧘🏻♀️。
技术参数
密封环材料性能（参考）
| 名称 / 型号 | 颜色 | 密度 (g/cm) | 拉伸强度 (MPa) | 极限抗压强度 (MPa) | 冲击强度 (J/m) | 硬度 (HRM) | （干） 摩擦系数 | （水🆙、油） 摩擦系数 | 工作温度 (℃ ) |
| 复合材料 PFC-7 | 灰 | 1.2-1.4 | 74 | 460 | 45 | 110 | 0.15-0.25 | 0.07-0.12 | -40~+200 |
| 填充聚四氟乙烯 | 黑 | 2.9-3.1 | 25 | 315 | 20 | 60 | 0.06-0.12 | 0.02-0.05 | -80~+200 |
| T814 | 黄 | 1.2-1.4 | 40 | 320 | 215 | 80 | 0.20-0.40 | 0.09-0.13 | -40~+130 |
选型基本参数表
| 最大轴径 D | 轴管外长度 A | 轴管内长度 B | 厚度 C | 安装孔中心距 E | 安装孔数 n/ 个 | 安装螺栓直径 F | 凸肩内径 G | 安装法兰最大外径 H | 最大转速 (r/min) |
| 50-70 | 91 | 33 | 11 | 250 | 6 | M12 | 190 | 285 | 1500 |
| 70-90 | 91 | 33 | 11 | 270 | 6 | M12 | 210 | 305 | 1260 |
| 90-110 | 91 | 33 | 11 | 290 | 6 | M12 | 230 | 325 | 1070 |
| 110-130 | 91 | 33 | 11 | 310 | 6 | M12 | 250 | 345 | 950 |
| 130-150 | 91 | 33 | 11 | 330 | 8 | M12 | 270 | 365 | 845 |
| 150-170 | 91 | 33 | 11 | 350 | 8 | M12 | 290 | 385 | 770 |
| 170-200 | 91 | 33 | 11 | 380 | 8 | M12 | 320 | 415 | 670 |
| 200-230 | 91 | 33 | 11 | 410 | 8 | M12 | 350 | 445 | 590 |
| 230-260 | 91 | 33 | 11 | 440 | 12 | M12 | 380 | 475 | 530 |
| 260-290 | 91 | 33 | 11 | 470 | 12 | M12 | 410 | 505 | 485 |
| 290-320 | 91 | 33 | 11 | 500 | 12 | M12 | 440 | 535 | 440 |
| 320-350 | 91 | 33 | 11 | 530 | 12 | M12 | 470 | 565 | 405 |
| 350-380 | 91 | 33 | 11 | 560 | 12 | M12 | 500 | 595 | 380 |
| 380-410 | 113 | 35 | 16 | 600 | 12 | M16 | 540 | 645 | 350 |
| 410-440 | 113 | 35 | 16 | 630 | 12 | M16 | 570 | 675 | 325 |
| 440-470 | 113 | 35 | 16 | 660 | 16 | M16 | 600 | 705 | 310 |
| 470-500 | 113 | 35 | 16 | 690 | 16 | M16 | 630 | 735 | 290 |
| 500-530 | 113 | 35 | 16 | 720 | 16 | M16 | 660 | 765 | 275 |
| 530-560 | 113 | 35 | 16 | 750 | 16 | M16 | 690 | 795 | 260 |
| 560-590 | 113 | 35 | 16 | 780 | 16 | M16 | 720 | 825 | 245 |
| 590-620 | 113 | 35 | 16 | 810 | 16 | M16 | 750 | 855 | 235 |
| 620-650 | 113 | 35 | 16 | 810 | 18 | M16 | 780 | 885 | 225 |
| 650-680 | 113 | 35 | 16 | 870 | 18 | M16 | 810 | 915 | 215 |
