活塞杆封
K660
| 工作条件 | 公制 | 英制 |
| 最大速度 | 1.0 m/sec | 3.0 ft/sec |
| 温度范围 | -45℃~+110℃ | -50℉~+230℉ |
| 最大压力 | 700 bar | 10000 p.s.i. |
| 最大挤出间隙 | 最大挤出间隙值显示了最大的单边允许间隙， 最小活塞杆直径和最大间隙🤟🏼。参考沟槽设计片段🐬。 | |||||
| 压力 bar | 公制 | 160 | 250 | 400 | 500 | 700 |
| 最大间隙（S≤6）mm | 0.6 | 0.58 | 0.4 | 0.3 | 0.2 | |
| 最大间隙（S>6）mm | 1.0 | 0.8 | 0.6 | 0.4 | 0.25 | |
| 压力 p.s.i. | 英制 | 2400 | 3750 | 6000 | 7500 | 10000 |
| 最大间隙（S≤0.250）in | 0.024 | 0.020 | 0.016 | 0.012 | 0.008 | |
| 最大间隙（S>0.250）in | 0.040 | 0.032 | 0.024 | 0.016 | 0.010 | |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 动密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 静密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 静态沟槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

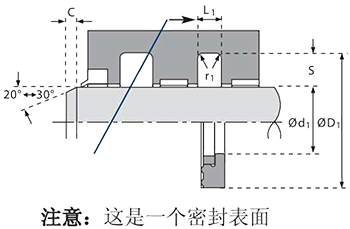

| 斜面和半径 | ||||
| 沟槽截面≤ S mm | 公制 | 3.75 | 5.50 | 7.75 |
| 最小倒角 mm | 3.00 | 3.50 | 5.00 | |
| 最大圆角半径 mm | 0.50 | 0.70 | 1.20 | |
| 沟槽截面≤ S in | 英制 | 0.015 | 0.215 | 0.306 |
| 最小倒角 C in | 0.093 | 0.125 | 0.156 | |
| 最大圆角半径 r1 in | 0.020 | 0.028 | 0.047 | |
| 公差 | Φd1 | ΦD1 | L1 |
| 公制 | f9 | H11 | +0.25 -0 |
| 英制 | f9 | Js11 | +0.010 -0 |
材料介绍

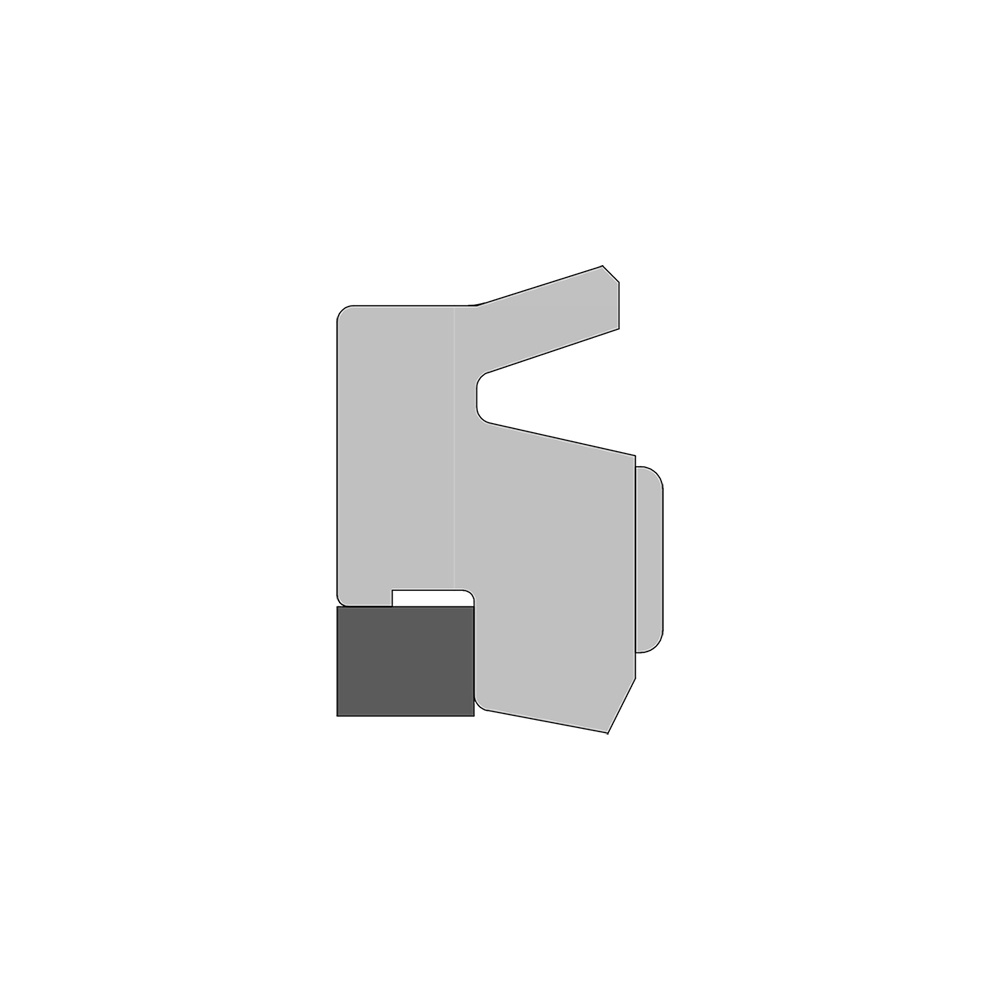

Kintowe K660 系列是一款高性能缓冲密封圈，与 Kintowe K605 型功能类似。且可以与普通的 PTFE 缓冲密封圈沟槽尺寸互换✌🏻。
此密封圈采用进口材料 KINTOWE ®01 聚氨酯注塑成型💆🏿♀️，适用于阀门作用🚵🏿♀️，避免在缓冲环和杆密封之间产生过多的压力 。聚甲醛/PFC挡圈的安装，在震动压力负荷下能提供最大的抗挤出力。
该型号采用进口聚氨酯材料 KINTOWE ®01 注塑成型🪘，是一种柔韧性极强且容易安装的密封件🧙🏼。
产品优势
● 容易安装
● 使用寿命长
● 防止密封圈内部压力产生
● 可以与普通的PTFE缓冲密封圈沟槽尺寸互换
技术参数

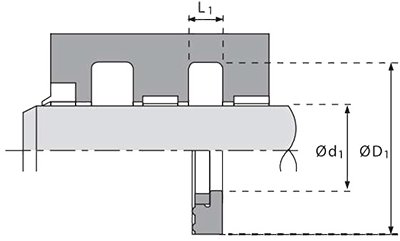

| Фd1 | ФD1 | L1 | PART No. |
| 40 | 55.5 | 6.3 | 6530400 |
| 45 | 60.5 | 6.3 | 6530450 |
| 50 | 65.5 | 6.3 | 6530500 |
| 55 | 70.5 | 6.3 | 6530550 |
| 60 | 75.5 | 6.3 | 6530600 |
| 63 | 78.5 | 6.3 | 6530630 |
| 65 | 80.5 | 6.3 | 6530650 |
| 70 | 85.5 | 6.3 | 6530700 |
| 75 | 90.5 | 6.3 | 6530750 |
| 80 | 95.5 | 6.3 | 6530800 |
| 85 | 100.5 | 6.3 | 6530850 |
| 90 | 105.5 | 6.3 | 6530900 |
| 95 | 110.5 | 6.3 | 6530950 |
| 100 | 115.5 | 6.3 | 6531000 |
| 110 | 125.5 | 6.3 | 6531100 |
| 124 | 139.5 | 6.3 | 6531240 |
| 125 | 140.5 | 6.3 | 6531250 |
| 130 | 145.5 | 6.3 | 6531300 |
| 135 | 150.5 | 6.3 | 6531350 |
| 140 | 155.5 | 6.3 | 6531400 |
| 150 | 165.5 | 6.3 | 6531500 |
| 150 | 170 | 10.0 | 6531501 |
| 155 | 170.5 | 6.3 | 6531550 |
| 160 | 175.5 | 6.3 | 6531600 |
| 170 | 185.5 | 6.3 | 6531700 |
| 180 | 195.5 | 6.3 | 6531800 |
| 186 | 201.5 | 6.3 | 6531860 |
| 215 | 236 | 8.1 | 6532150 |
