K754

工作条件	公制	英制
最大速度	1.0 m/sec	3 ft/sec
温度范围	-40℃~+110℃	-40℉~+230℉
最大压力	500 bar- standard 55D material	5000 p.s.i.
最大压力	500 bar- 72D material	7500 p.s.i.

最大挤出间隙	最大挤出间隙值显示了最大的单边允许间隙，最小活塞杆直径和最大间隙。参考沟槽设计片段🙆🏿‍♀️。
聚酯弹性体-标准（红色55D）材料9270061
压力 bar	100	160	250	350
最大间隙（S>7）mm	1.0	0.8	0.6	0.4
最大间隙（S<7）mm	0.8	0.6	0.5	0.3
压力 p.s.i.	1500	2400	3750	5000
耐水解聚酯弹性体-（深红色72D）材料9270051
压力 bar	160	250	400	500
最大间隙（S>7）mm	1.0	0.8	0.6	0.4
最大间隙（S<7）mm	0.8	0.6	0.4	0.2
压力 p.s.i.	2400	3750	6000	7500

表面粗糙度	μmRa	μmRt	μinClA	μinRMS
动密封面Φd1	0.1<>0.4	4 max	4<>16	5<>18
静密封面ΦD1	1.6 max	10 max	63 max	70 max
静态沟槽面L1	3.2 max	16 max	125 max	140 max

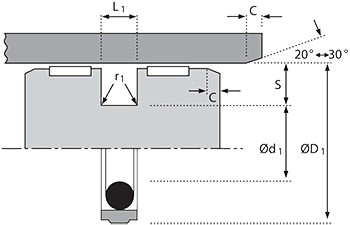

斜面和半径
沟槽截面≤ S mm	公制	3.75	5.50	7.75	10.50
最小倒角 C mm		2.00	2.50	5.00	5.00
最大圆角半径 r1 mm		0.40	0.80	1.20	1.60
沟槽截面≤ S in	英制	0.150	0.220	0.310	0.410
最小倒角 C in		0.008	0.100	0.200	0.200
最大圆角半径 r1 in		0.016	0.032	0.047	0.063

公差	ΦD1	Φd1	L1 mm	L1 in
公制	H9	h9	+0.2 -0	-0.008 -0

材料介绍

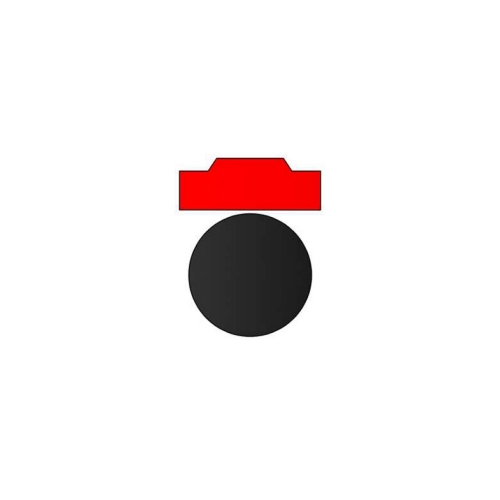

Kintowe K754双向运动活塞密封件是一种紧凑型低摩擦密封件😡，适用于轻载、中载液压油缸💞。它包含一个抗磨顺性优异的热塑性弹性体环🏌🏽，该环由一个O形圈预加载。沟槽宽度适用于窄小宽度的活塞，但建议在密封件一侧或两侧安装适当的导向环。Kintowe DFG氟碳导向带和PFC高强度夹布酚醛导向环的具体尺寸请查阅彩神IX《聚四氟乙烯材料产品》和《复合材料产品》手册。

产品优势

● 低的启动力和工作摩檫力

● 优异的耐磨能力

● 与大多数液压流体兼容

● 比普通的PTFE表面环更耐污染

● 可在较大的表面光洁度范围内工作

● 安装后表面环快速恢复。和普通的PTFE表面环不同🏘，不需要重新定型。

● 配合使用Kintowe DFG氟碳带和PFC导向环更为理想

技术参数

DF754-1

ФD1	Фd1	L1	O-Ring	PART No.	ФD1	Фd1	L1	O-Ring	PART No.
15	7.5	3.2	7.59*2.62	K7540150	80	69	4.2	69.44*3.53	K7540801
16	8.5	3.2	7.59*2.62	K7540160	85	69.5	6.3	69.22*5.33	K7540850
20	12.5	3.2	12.37*2.62	K7540200	90	74.5	6.3	72.39*5.33	K7540900
25	17.5	3.2	17.12*2.62	K7540250	95	84	4.2	82.14*3.53	K7540950
28	20.5	3.2	20.29*2.62	K7540280	95	79.5	6.3	78.74*5.33	K7540951
30	22.5	3.2	21.89*2.62	K7540300	100	84.5	6.3	85.09*5.33	K7541000
32	24.5	3.2	23.47*2.62	K7540320	105	89.5	6.3	88.27*5.33	K7541050
35	27.5	3.2	26.64*2.62	K7540350	110	94.5	6.3	94.62*5.33	K7541100
36	28.5	3.2	28.24*2.62	K7540360	115	94	8.1	91.44*6.99	K7541150
40	32.5	3.2	31.42*2.62	K7540400	115	99.5	6.3	97.79*5.33	K7541151
42	31	4.2	29.74*3.53	K7540420	120	104.5	6.3	104.14*5.33	K7541200
45	34	4.2	32.92*3.53	K7540450	125	109.5	6.3	107.32*5.33	K7541250
50	34.5	6.3	34.29*5.33	K7540500	130	109	8.1	107.32*6.99	K7541300
50	39	4.2	37.69*3.53	K7540501	130	114.5	6.3	113.67*5.33	K7541301
55	39.5	6.3	37.47*5.33	K7540550	135	114	8.1	113.67*6.99	K7541350
55	44	4.2	44.04*3.53	K7540551	140	119	8.1	116.84*6.99	K7541400
60	44.5	6.3	43.82*5.33	K7540600	140	124.5	6.3	123.19*5.33	K7541401
60	49	4.2	47.22*3.53	K7540601	150	129	8.1	129.54*6.99	K7541500
63	47.5	6.3	46.99*5.33	K7540630	160	139	8.1	139.07*6.99	K7541600
63	50	6.3	50.17*5.33	K7540631	165	144	8.1	142.24*6.99	K7541650
63	52	4.2	50.39*3.53	K7540632	170	149	8.1	148.59*6.99	K7541700
65	49.5	6.3	50.17*5.33	K7540650	180	159	8.1	158.12*6.99	K7541800
65	52	6.3	50.17*5.33	K7540651	190	169	8.1	164.47*6.99	K7541900
65	54	4.2	53.57*3.53	K7540652	200	179	8.1	177.17*6.99	K7542000
70	54.5	6.3	53.34*5.33	K7540700	210	189	8.1	189.87*6.99	K7542100
70	59	4.2	56.74*3.53	K7540701	225	204	8.1	202.57*6.99	K7542250
75	59.5	6.3	59.69*5.33	K7540750	230	209	8.1	202.57*6.99	K7542300
75	64	4.2	63.09*3.53	K7540751	240	219	8.1	215.27*6.99	K7542400
80	64.5	6.3	62.87*5.33	K7540800	250	229	8.1	227.97*6.99	K7542500
					300	279	8.1	278.77*6.99	K7543000
